Embosseranlage von Coil auf Coil für Stucco & Woodgrain Eichener Maschinenfabrik  mit Abwickelhaspel Aufwickelhaspel Querteilanlage gebraucht kaufen

VERKAUFT
Embosseranlage von Coil auf Coil für Stucco & Woodgrain mit Abwickelhaspel Aufwickelhaspel Querteilanlage
Embosseranlage von Coil auf Coil für Stucco & Woodgrain mit Abwickelhaspel Aufwickelhaspel Querteilanlage
Embosseranlage von Coil auf Coil für Stucco & Woodgrain mit Abwickelhaspel Aufwickelhaspel Querteilanlage
Embosseranlage von Coil auf Coil für Stucco & Woodgrain mit Abwickelhaspel Aufwickelhaspel Querteilanlage
Embosseranlage von Coil auf Coil für Stucco & Woodgrain mit Abwickelhaspel Aufwickelhaspel Querteilanlage
Embosseranlage von Coil auf Coil für Stucco & Woodgrain mit Abwickelhaspel Aufwickelhaspel Querteilanlage

Technische Daten:
Bezeichnung:

Embosseranlage von Coil auf Coil für Stucco & Woodgrain | Embosser from coil to coil Stucco & Woodgrain

Lager-Nr.:EM-1
Fabrikat:

Eichener Maschinenfabrik

Modell:mit Abwickelhaspel Aufwickelhaspel Querteilanlage
Baujahr:1995

Embosser Anlage von Coil auf Coil
Fabrikat Eichener Maschinenfabrik Bj. 1995
bestehend aus:

1 Abwickelhaspel (10 to)
1 Abzugstreiber
1 Tafelschere (Quertrennschere)
2 Embossern (einer Woodgrain-Dessin, einer Stucco-Dessin)
1 Aufwickelhaspel (10 to)
------------------------------------------------------------------
Leistungsdaten der Anlage:
Breite: max/min 1250/300 mm
Blechdicke: max/min 1,0/0,5 mm
Coilinnendurchmesser: 508 mm
Coilaussendurchmesser: max. 1500 mm
Coilgewicht: max. 10 to
Leistung: max. 60 m/min
Elektrik: 3 x 380 V, 50 Hz

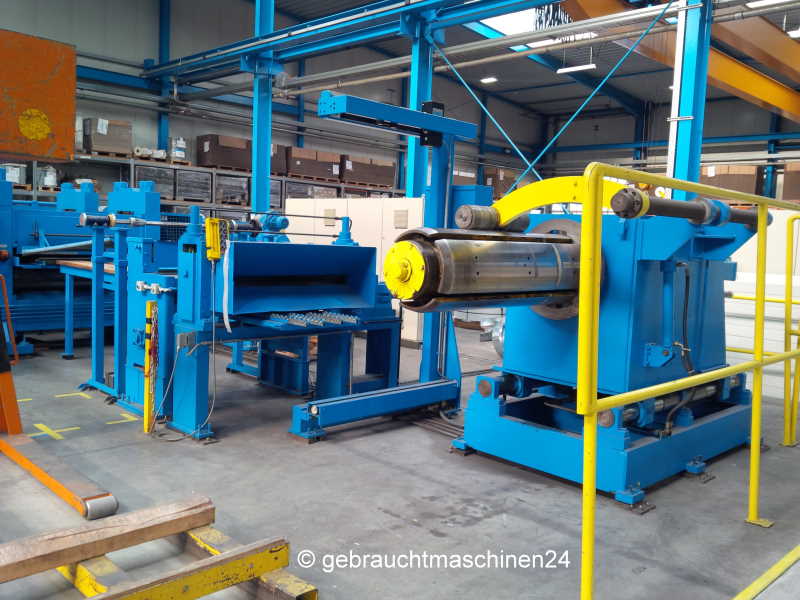

Abwickelhaspel:
hydraulisch gespreizter Haspeldorn (Spreizkeilsystem)
elektronisch regulierbare Bremse
hydraulische Andrückrolle
seitlicher Verfahrweg: 400 mm
Coilgewicht: max. 10.000 kg
Bandbreite: max. 1.250 mm
Coilinnendurchmesser: 508 mm

Abzugstreiber:
(zum Einfädeln des Bandes in die Quertrennschere und den Embosser)
Treibwalzendurchmesser: ca. 200 mm
Bandbreite: max. 1.250 mm
Einfädelgeschwindigkeit: ca. 10 m/min

Quertrennschere:
Scherleistung: max. 1.250 x 1,0 mm
verstellbarer Schnittspalt
schneller, gratarmer Schnitt durch Excenter

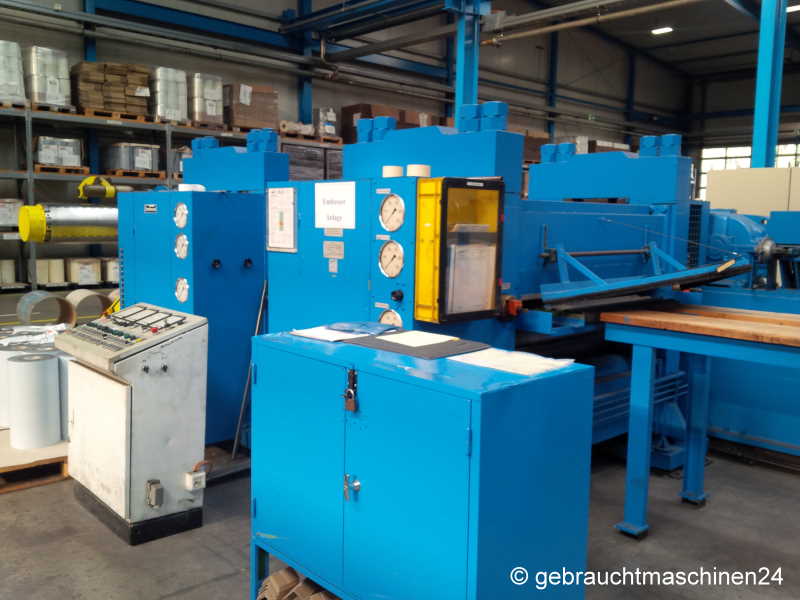

Embosser:
- zum Dessinieren von Stahl- und Aluminiumbändern
- das Band durchläuft 2 Walzen, deren Oberflächen mit einem Dessin versehen sind:
Stucco-Dessin Nr. 4596 = Hoesch ISO-Sektionen (Embosser1)
Woodgrain-Dessin (Embosser2)
- Walzdruck für jede Ständerseite separat einstellbar
- Walzspalt für jede Seite separat einstellbar
- Antrieb: 40 kW Gleichstrommotor für die Oberwalze
- vor und hinter dem Embosser sind Bandtragetische Länge 1 m vorgesehen
- technische Daten:
Bandbreite: max. 1.250 mm
Walzendurchmesser: ca. 500 mm
Ballenlänge der Walzen: 1.380 mm
Dessin-Nr. 4596
Unterwalzenabsenkung: max. 40 mm

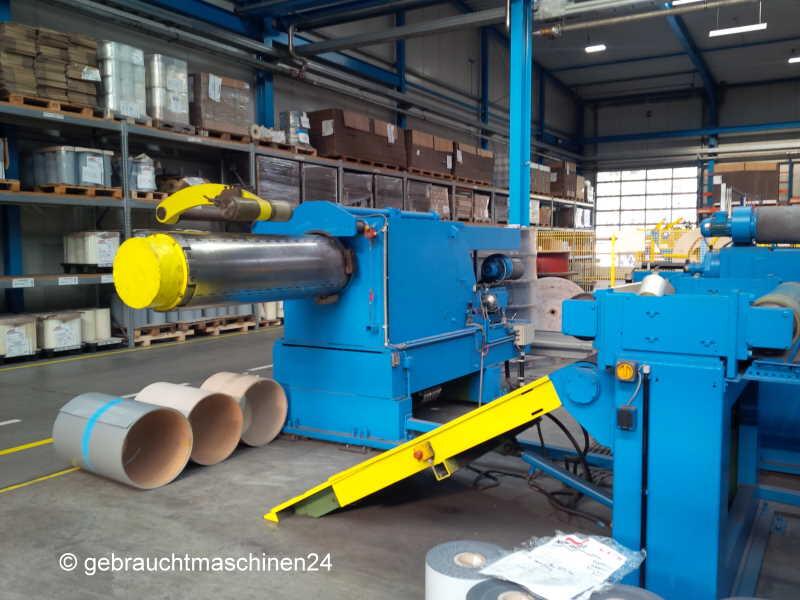

Aufwickelhaspel:
- elektronisch gesteuerter Bandzug
- mit hydraulischer Andrückrolle
- mit hydraulisch betätigtem Abschiebeschild
- technische Daten:
Coilgewicht: max. 10.000 kg
Bandbreite: max. 1.250 mm
Coilinnendurchmesser: 508 mm
Coilaußendurchmesser: max. 1.500 mm

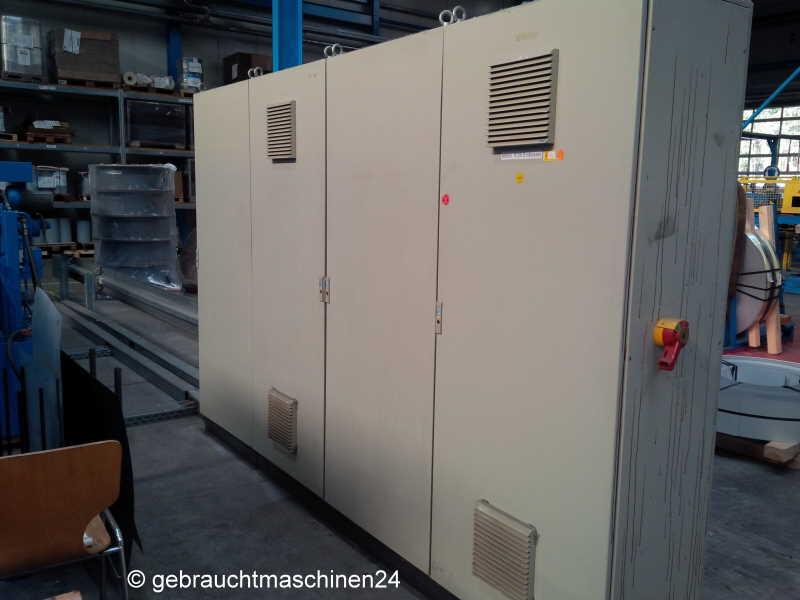

Elektrostreuerung:
bestehend aus Gleichstrom-, Drehstrom- und Regelteil

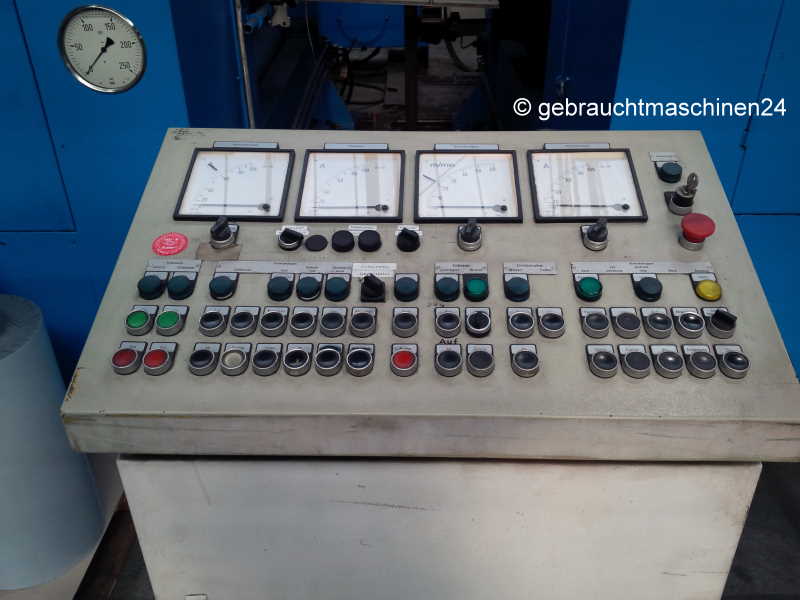

incl. Schaltschränken und Steuerpulten

Platzbedarf der Anlage: ca. 19 x 8 m

Das Dessinieren anderer Dessins ist durch Wechseln der Walzen möglich.
Geeignet für die Produktion von Sandwichpaneelen, Sektionaltoren, Garagentoren etc.

Die Anlage ist noch bis Dezember im Einsatz zu besichtigen.
